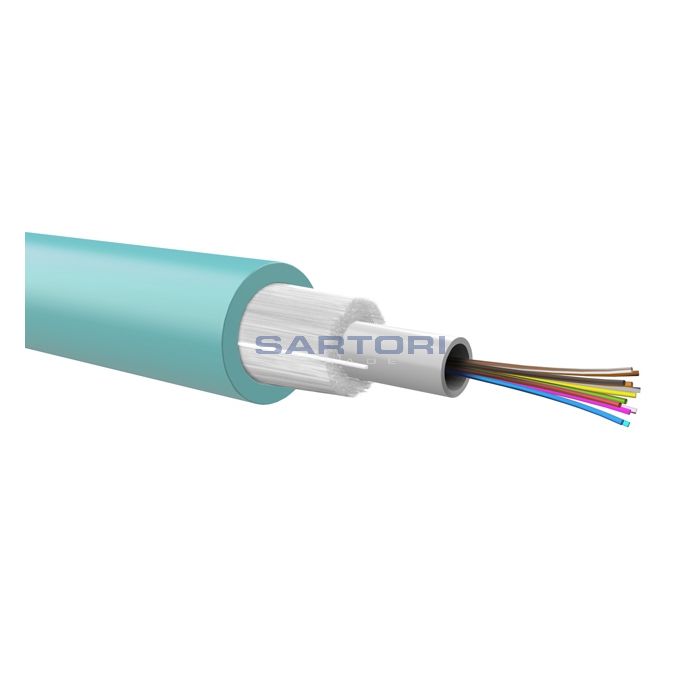

CAVO MULTIMODALE 50/125 GUAINA ACCIAIO ARMATO

CAVO MULTIMODALE 50/125 GUAINA ACCIAIO ARMATO
Disponibile
SKU
706016

A partire da

2,00 €

(2,44 € IVA INCLUSA)

VEDI VARIANTI

SEI UNO SPECIALISTA DEL SETTORE O UN'AZIENDA?

Per scoprire subito il listino prezzi a te riservato accedi o registrati ora cliccando qui!

ORDINA ENTRO LE 16.00

E RICEVI L'ORDINE DOMANI!

CONSULENZA PRE E POST VENDITA

DAL LUNEDÌ AL VENERDÌ

8.00 - 13.00 E 14.00 - 17.00

MERCE PRONTA CONSEGNA CON

POSSIBILITÀ DI RITIRO IN SEDE

Richiedi maggiori informazioni

VARIANTI

Elementi prodotti raggruppati
Codice Descrizione Prezzo U.M. Disp. Qtà
730.0010.50 CAVO MULTIMODALE 4FO 50/125 OM3 PEHD GUAINA ACCIAIO ARMATO
2,00 €

(2,44 € IVA INCLUSA)

MT Disponibile

CAVO MULTIMODALE 50/125 GUAINA ACCIAIO ARMATO


Principali caratteristiche meccaniche

• Temperature trasporto e deposito -40/+70°
• Temperature installazione -5/+50°
• Temperature esercizio -20/+70°
• Massima tenuta di tiro (N) 1500
• Resistenza allo schiacciamento (N/cm) 150
• Raggio minimo di curvatura 60
• Resistenza al fuoco IEC 60332-1
• Spessore nominale guaina esterna (mm) 0,8
• Dimensioni nominali 6,2
• Peso nominale (Kg/km) 41
• Marcatura guaina esterna Anno di produzione - n. e tipo di fibra - metrica

OM1/OM2


 Specifiche dimensionali 62.5/125 OM1 50/125 OM2
• Diametro core 62.5 +/- 3μm 50 +/- 3μm
• Diametro cladding 125 +/- 2μm 125 +/- 2μm
• Diametro rivestimento esterno 245 +/- 10μm 245 +/- 10μm
• Non circolarità del cladding ≤ 2% ≤ 2%
• Non circolarità del core ≤ 6% ≤ 6%
• Errore di concentricità core/cladding ≤ 3μm ≤ 3μm
• Errore di concentricità cladding/rivestimento  ≤ 12.5μm ≤ 12.5μm
• Attenuazione fibra a 850 nm ≤ 3.2 Db/km ≤ 2.7 Db/km
• Attenuazione fibra a 1300 nm ≤ 0.9 Db/km ≤ 0.7 Db/km
• Uniformità di attenuazione  ≤ 0.2 Db ≤0.2Db

 Specifiche ottiche 62.5/125 OM1 50/125 OM2
 Apertura numerica 0.275 +/- 0.015 0.20 +/- 0.02
• Banda passante (LED) a 850 nm ≥ 200 Mhz.km ≥ 600 Mhz.km
• Banda passante (LED) a 1300 nm ≥ 500 Mhz.km ≥ 1200 Mhz.km
• Banda passante (RML) a 850 nm - -
• Max distanza opertiva a 10 Gb a 850 nm RML - -

 Specifiche meccaniche 62.5/125 OM1 50/125 OM2
 Test prova alla colorazione fibre 1% (durata sforzo 1s 0.69Gpa) 1% (durata sforzo 1s 0.69Gpa)
• Tensione trazione dinamica ≥ 45N ≥ 45N
• Fatica dinamica (nd) ≥ 20 ≥ 20
• Resistenza del rivestimento 1.2 < Fmed < 3N & Fmax < 5N 1.2 < Fmed < 3N & Fmax < 5N

 Specifiche ambientali 62.5/125 OM1 50/125 OM2
 Cicli variazione termica ≤ 0.2 dB/km a 850 & 1300nm ≤ 0.2 dB/km a 850 & 1300nm
• Durata 30 gg a +85° ≤ 0.2 dB/km a 850 & 1300nm ≤ 0.2 dB/km a 850 & 1300nm
• Durata 30 gg a +85° a 85% di umidità ≤ 0.2 dB/km a 850 & 1300nm ≤ 0.2 dB/km a 850 & 1300nm

 Indici di Rifrazione 62.5/125 OM1 50/125 OM2
 @ 850 nm 1.4970 1.482
• @ 1300 nm 1.4919 1.480

 Dimensione della Fibra di Vetro 62.5/125 OM1 50/125 OM2
• 1 Core/Nucleo  62,5 µm  50 µm
• 2 Cladding/Mantello 125 µm   125 µm
• 3 Ricostruzione primaria 250 µm   250 µm

OM3/OM4


 Specifiche Dimensionali 50/125 OM3 50/125 OM4
 Diametro core 50 +/- 3μm 50 +/- 2.5μm
• Diametro cladding 125 +/- 2μm 125 +/- 1μm
• Diametro rivestimento esterno 245 +/- 10μm 245 +/- 15μm
• Non circolarità del cladding ≤ 2% ≤ 0.7%
• Non circolarità del core ≤ 6% ≤ 5%
• Errore di concentricità core/cladding ≤ 3μm ≤ 1.5μm
• Errore di concentricità cladding/rivestimento  ≤ 12.5μm ≤ 10μm
• Attenuazione fibra a 850 nm ≤ 2.7 Db/km ≤ 3.0 Db/km
• Attenuazione fibra a 1300 nm ≤ 0.7 Db/km ≤ 1.0 Db/km
• Uniformità di attenuazione  ≤ 0.2Db ≤ 0.1Db



 Specifiche Ottiche 50/125 OM3 50/125 OM4
 Apertura numerica 0.20 +/- 0.015 0.20 +/- 0.02
• Banda passante (LED) a 850 nm ≥ 1500 Mhz.km ≥ 3500 Mhz.km
• Banda passante (LED) a 1300 nm ≥ 500 Mhz.km ≥ 500 Mhz.km
• Banda passante (RML) a 850 nm ≥ 2000 Mhz.km ≥ 4700 Mhz.km
• Max distanza opertiva a 10 Gb a 850 nm RML 300m 550m


 Specifiche Meccaniche 50/125 OM3 50/125 OM4
 Test prova alla colorazione fibre 1% (durata sforzo 1s 0.69Gpa) 1% (durata sforzo 1s 0.79Gpa)
• Tensione trazione dinamica ≥ 45N ≥ 45N
• Fatica dinamica (nd) ≥ 20 ≥ 20
• Resistenza del rivestimento 1.2 < Fmed < 3N & Fmax < 5N 1.3 < Fmed < 3N & Fmax < 8.9N


 Specifiche Ambientali 50/125 OM3 50/125 OM4
 Cicli variazione termica (-60/+85°) ≤ 0.2 dB/km a 850 & 1300nm ≤ 0.2 dB/km a 850 & 1300nm
• Durata 30 gg a +85° ≤ 0.2 dB/km a 850 & 1300nm ≤ 0.2 dB/km a 850 & 1300nm
• Durata 30 gg a +85° a 85% di umidità ≤ 0.2 dB/km a 850 & 1300nm ≤ 0.2 dB/km a 850 & 1300nm


 Indici di Rifrazione 50/125 OM3 50/125 OM4
 @ 850 nm 1.482 1.482
• @ 1300 nm 1.480 1.477




 Dimensioni della Fibra di Vetro 50/125 OM3 50/125 OM4
 1 Core/Nucleo 50 µm 50 µm
• 2 Cladding/Mantello 125 µm 125 µm
• 3 Ricostruzione primaria 250 µm 250 µm



STANDARD

Cavi e fibre ottiche Sistemi di cablaggio Applicazioni
IEC/EN 60793 EN 50173 IEEE 802.3 10M a 10 Gbit
IEC/EN 60794-1  ISO 11801 IEEE 802.5 Token ring
    ANSI X3T9-5 (FDDI)
    ATM (155, 622, ...)

N.B. :  prezzo al metro
