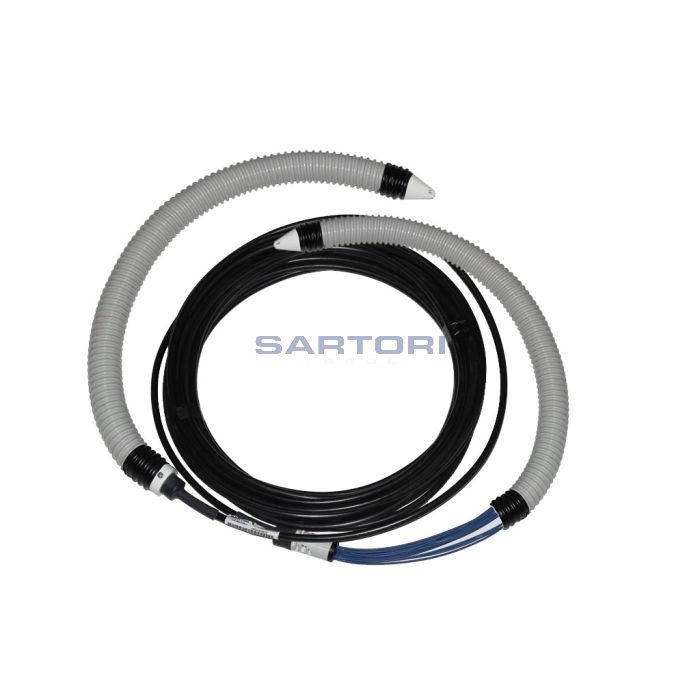

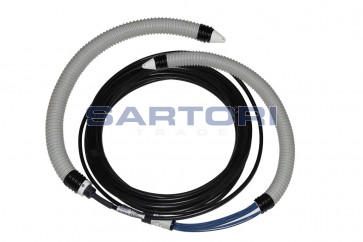

CAVO MONOMODALE 4 FIBRE OTTICHE INTESTATE SC-APC GUAINA ACCIAIO ARMATO

Cavo Ottico Monomodale 9/125 OS2 guaina in acciao armato 4 Fibre Ottiche intestate SC-APC / SC-APC.
A partire da 231,16 € ( 282,01 € Iva Inclusa)
Richiedi informazioni
  • Richiesta info per: CAVO MONOMODALE 4 FIBRE OTTICHE INTESTATE SC-APC GUAINA ACCIAIO ARMATO
  • Invia
SEI UNO SPECIALISTA DEL SETTORE O UN'AZIENDA? Registrati Subito!
Per scoprire il listino prezzi a te riservato accedi o registrati ora cliccando qui
Bisogno di aiuto? Contattaci:
- Telefonando allo 049.772188
- Scrivendo a ecommerce@sartoritrade.it
- Usando la chat che trovi qui in basso!

ORDINA ENTRO LE 16.00
E RICEVI L’ORDINE DOMANI!

CONSULENZA PRE E POST VENDITA
DAL LUNEDÌ AL VENERDÌ
8.30 - 12.30 E 14.30 - 18.30

MERCE PRONTA CONSEGNA CON
POSSIBILITÀ DI RITIRO IN SEDE

  • Varianti
  • Download
Codice Descrizione Prezzo Disponibilità Qtà Acquista
750.0005 CAVO MONOMODALE 4FIBRE SC-APC GUAINA ACCIAIO ARMATO 50MT
231,16 € 282,02 € Iva inc.
Ultimi pezzi
750.0010 CAVO MONOMODALE 4FIBRE SC-APC GUAINA ACCIAIO ARMATO 100MT
352,42 € 429,95 € Iva inc.
Ultimi pezzi
750.0015 CAVO MONOMODALE 4FIBRE SC-APC GUAINA ACCIAIO ARMATO 150MT
473,68 € 577,89 € Iva inc.
Ultimi pezzi
750.0020 CAVO MONOMODALE 4FIBRE SC-APC GUAINA ACCIAIO ARMATO 200MT
594,95 € 725,84 € Iva inc.
Ultimi pezzi
750.0025 CAVO MONOMODALE 4FIBRE SC-APC GUAINA ACCIAIO ARMATO 250MT
716,21 € 873,78 € Iva inc.
Ultimi pezzi
750.0030 CAVO MONOMODALE 4FIBRE SC-APC GUAINA ACCIAIO ARMATO 300MT
855,48 € 1.043,69 € Iva inc.
Ultimi pezzi
Codice Descrizione Prezzo Disp Qtà Acquista
750.0005 CAVO MONOMODALE 4FIBRE SC-APC GUAINA ACCIAIO ARMATO 50MT
231,16 € 282,02 € Iva inc.
750.0010 CAVO MONOMODALE 4FIBRE SC-APC GUAINA ACCIAIO ARMATO 100MT
352,42 € 429,95 € Iva inc.
750.0015 CAVO MONOMODALE 4FIBRE SC-APC GUAINA ACCIAIO ARMATO 150MT
473,68 € 577,89 € Iva inc.
750.0020 CAVO MONOMODALE 4FIBRE SC-APC GUAINA ACCIAIO ARMATO 200MT
594,95 € 725,84 € Iva inc.
750.0025 CAVO MONOMODALE 4FIBRE SC-APC GUAINA ACCIAIO ARMATO 250MT
716,21 € 873,78 € Iva inc.
750.0030 CAVO MONOMODALE 4FIBRE SC-APC GUAINA ACCIAIO ARMATO 300MT
855,48 € 1.043,69 € Iva inc.
File Downlad
Data Sheet Fibra Monomodale
Dettagli

CAVO OTTICO MONOMODALE GUAINA ACCIAIO ARMATO 4 FIBRE OTTICHE INTESTATE SC-APC

Il cavo in fibra ottica per esterno con guaina in acciaio a tubo centrale ospita fino ad un massimo di 24 fibre ottiche.

Il rivestimento secondario è di 250 micron, mentre la guaina esterna è in Politilene ad alta densità (PEHD).

L’armatura in acciaio corrugato offre una sicura ed efficace protezione meccanica nei confronti dei roditori e delle sollecitazioni a compressioni e
una barriera alla penetrazione dell’acqua e/o alle sostanze di origine organica.

I cavi precablati in laboratorio sono la soluzione più rapida ed economica per eseguire i collegamenti in fibra ottica, con un’installazione semplice, eseguibile anche da personale non specializzato.

Fornibili con cavi multimodali e monomodali.

Sono dotati di terminazione completa delle due teste con connettori ottici, tubo corrugato termosaldato Ø 40 a protezione delle fibre connettorizzate, collaudo delle fibre con power-meter (OTDR a richiesta).

Forniti in bobine da:

  • 750.0005: in bobina da 50mt
  • 750.0010: in bobina da 100mt
  • 750.0015: in bobina da 150mt
  • 750.0020: in bobina da 200mt
  • 750.0025: in bobina da 250mt
  • 750.0030: in bobina da 300mt

N.B. per la posa necessita di cavidotto del diametro utile di almeno 50mm.

CARATTERISTICHE DIMENSIONALI E TRASMISSIVE FIBRE MONOMODALI


Specifiche DIMENSIONALI 9/125 OS2
 Diametro core 9 +/- 1μm
• Diametro cladding 125 +/- 1μm
• Diametro rivestimento esterno 245 +/- 7μm
• Non circolarità del cladding ≤ 1%
• Non circolarità del core ≤ 6%
• Non circolarità del rivestimento colorato ≤ 6%
• Errore di concentricità core/cladding ≤ 0.6μm
• Errore di concentricità cladding/rivestimento  ≤ 12μm
• Fibre CURL (radius) ≥ 4metri
• Attenuazione fibra a 1310 nm ≤ 0.35 dB/km
• Attenuazione fibra a 1550 nm ≤ 0.22 dB/km
• Uniformità di attenuazione 1310/1550 ≤ 0.1 dB



 Specifiche OTTICHE 9/125 OS2
 Lunghezza d'onda di taglio ≤ 1260μm
• Diametro campo modale a 1310 nm 9.1 +/- 0.5μm
• Diametro campo modale a 1550 nm 10.2 +/- 1μm


Specifiche MECCANICHE 9/125 OS2
• Attenuazione con curva (100 pieghe Ø 60 mm) ≤ 0.05Db a 1550nm
 Test prova alla colorazione fibre 1% (durata sforzo 1s 0.69Gpa)
• Tensione trazione dinamica ≥ 45N
• Fatica dinamica (nd) ≥ 20
• Resistenza del rivestimento 1.3 < Fmed < 3N & Fmax < 8.9N


 Specifiche AMBIENTALI 9/125 OS2
 Cicli variazione termica ≤ 0.05 dB/km a 1550nm
• Durata 30 gg a +85° ≤ 0.05 dB/km a 1550nm
• Durata 30 gg a +85° a 85% di umidità ≤ 0.05 dB/km a 1550nm


 Dispersione CROMATICA 9/125 OS2
• Lunghezza d’onda di pressione nulla λo  1300-1320nm
• Valore tipico λo 1310nm
• Pendenza a λo: So ≤ 0.090 ps/(nm2.km)
• Valore tipico pendenza So  0.086 ps/(nm2.km)
• Valore tipico C D @ 1550nm 17 ps/(nm.km)
• Dispersione cromatica @ 1285-1330nm ≤ 2.8 ps/(nm.km)
• Dispersione di polarizzazione PMD ≤ 0.2 ps.km-1⁄2
• Dispersione di polarizzazione PMDq (link)  ≤ 0.08 ps.km-1⁄2


Altro


 Dimensioni della FIBRA DI VETRO 9/125 OS2
 1 Core/Nucleo 9 µm
• 2 Cladding/Mantello 125 µm
• 3 Ricostruzione primaria 250 µm

• I valori ottici trasmissivi sono garantiti per lunghezze di cavo superiori ai 1000 mt.
• Invecchiato in idrogeno 1% ad una atmosfera in conformità alla norma IEC60793-2.
• Le fibre ottiche sono totalmente conformi alle norme: ITU 652, EN 60793-1 & IEC/EN 60793-2.
