CAVO MULTIMODALE 50/125 LOOSE DIELETTRICO GUAINA LSZH UV

Disponibile

SKU

706013

A partire da

2,10 €

(2,56 € IVA INCLUSA)

VEDI VARIANTI

SEI UNO SPECIALISTA DEL SETTORE O UN'AZIENDA?

Per scoprire subito il listino prezzi a te riservato accedi o registrati ora cliccando qui!

Richiedi maggiori informazioni

ORDINA ENTRO LE 16.00

E RICEVI L'ORDINE DOMANI!

CONSULENZA PRE E POST VENDITA

DAL LUNEDÌ AL VENERDÌ

8.00 - 13.00 E 14.00 - 17.00

MERCE PRONTA CONSEGNA CON

POSSIBILITÀ DI RITIRO IN SEDE

Richiedi maggiori informazioni

Vai alla fine della galleria di immagini

Vai all'inizio della galleria di immagini

VARIANTI

Elementi prodotti raggruppati
Codice	Descrizione	Prezzo	U.M.	Disp.	Qtà
730.0012	CAVO OTTICO 50/125 8 FIBRE OM3 LOOSE DIELETTRICO GUAINA LSZH	2,10 € (2,56 € IVA INCLUSA)	MT	Disponibile

Descrizione

CAVO MULTIMODALE 50/125 LOOSE DIELETTRICO GUAINA LSZH UV

Cavo ottico Multimodale 50/125 loose con armatura dielettrica.

Caratteristiche di trasmissione: 50/125 micron (850/1300)

Guaina LSZH-FR

Attenuazione (db/km): 2,8/0,8

Diametro Cavo (mm): 6 mm +- 0,2

Temperatura operativa: da -20° a 70° C

Prestazioni fuoco: LSZH interno

Descrizione

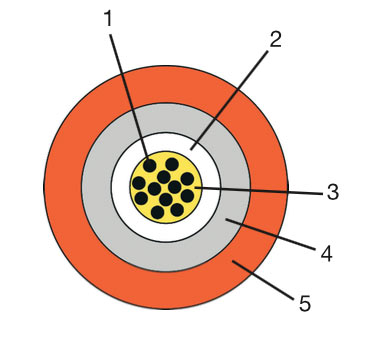

1. Fibra ottica: multimodale
2. Tubetto: materiale termoplastico
3. Tenuta interna al tubo ai liquidi: gel
4. Rinforzo: filato di vetro
5. Guaina esterna: rivestimento LSZH, conforme EN 50290-2-27

Principali caratteristiche meccaniche

• Temperature trasporto e deposito	-40/+70°
• Temperature installazione	-5/+50°
• Temperature esercizio	-20/+70°
• Massima tenuta di tiro (N)	1500
• Resistenza allo schiacciamento (N/cm)	150
• Raggio minimo di curvatura	60
• Resistenza al fuoco	IEC 60332-1
• Spessore nominale guaina esterna (mm)	0,8
• Dimensioni nominali	6,2
• Peso nominale (Kg/km)	41
• Marcatura guaina esterna	Anno di produzione - n. e tipo di fibra - metrica

OM1/OM2

Specifiche dimensionali	62.5/125 OM1	50/125 OM2
• Diametro core	62.5 +/- 3μm	50 +/- 3μm
• Diametro cladding	125 +/- 2μm	125 +/- 2μm
• Diametro rivestimento esterno	245 +/- 10μm	245 +/- 10μm
• Non circolarità del cladding	≤ 2%	≤ 2%
• Non circolarità del core	≤ 6%	≤ 6%
• Errore di concentricità core/cladding	≤ 3μm	≤ 3μm
• Errore di concentricità cladding/rivestimento	≤ 12.5μm	≤ 12.5μm
• Attenuazione fibra a 850 nm	≤ 3.2 Db/km	≤ 2.7 Db/km
• Attenuazione fibra a 1300 nm	≤ 0.9 Db/km	≤ 0.7 Db/km
• Uniformità di attenuazione	≤ 0.2 Db	≤0.2Db

Specifiche ottiche	62.5/125 OM1	50/125 OM2
• Apertura numerica	0.275 +/- 0.015	0.20 +/- 0.02
• Banda passante (LED) a 850 nm	≥ 200 Mhz.km	≥ 600 Mhz.km
• Banda passante (LED) a 1300 nm	≥ 500 Mhz.km	≥ 1200 Mhz.km
• Banda passante (RML) a 850 nm	-	-
• Max distanza opertiva a 10 Gb a 850 nm RML	-	-

Specifiche meccaniche	62.5/125 OM1	50/125 OM2
• Test prova alla colorazione fibre	1% (durata sforzo 1s 0.69Gpa)	1% (durata sforzo 1s 0.69Gpa)
• Tensione trazione dinamica	≥ 45N	≥ 45N
• Fatica dinamica (nd)	≥ 20	≥ 20
• Resistenza del rivestimento	1.2 < Fmed < 3N & Fmax < 5N	1.2 < Fmed < 3N & Fmax < 5N

Specifiche ambientali	62.5/125 OM1	50/125 OM2
• Cicli variazione termica	≤ 0.2 dB/km a 850 & 1300nm	≤ 0.2 dB/km a 850 & 1300nm
• Durata 30 gg a +85°	≤ 0.2 dB/km a 850 & 1300nm	≤ 0.2 dB/km a 850 & 1300nm
• Durata 30 gg a +85° a 85% di umidità	≤ 0.2 dB/km a 850 & 1300nm	≤ 0.2 dB/km a 850 & 1300nm

Indici di Rifrazione	62.5/125 OM1	50/125 OM2
• @ 850 nm	1.4970	1.482
• @ 1300 nm	1.4919	1.480

Dimensione della Fibra di Vetro	62.5/125 OM1	50/125 OM2
• 1 Core/Nucleo	62,5 µm	50 µm
• 2 Cladding/Mantello	125 µm	125 µm
• 3 Ricostruzione primaria	250 µm	250 µm

OM3/OM4

Specifiche Dimensionali	50/125 OM3	50/125 OM4
• Diametro core	50 +/- 3μm	50 +/- 2.5μm
• Diametro cladding	125 +/- 2μm	125 +/- 1μm
• Diametro rivestimento esterno	245 +/- 10μm	245 +/- 15μm
• Non circolarità del cladding	≤ 2%	≤ 0.7%
• Non circolarità del core	≤ 6%	≤ 5%
• Errore di concentricità core/cladding	≤ 3μm	≤ 1.5μm
• Errore di concentricità cladding/rivestimento	≤ 12.5μm	≤ 10μm
• Attenuazione fibra a 850 nm	≤ 2.7 Db/km	≤ 3.0 Db/km
• Attenuazione fibra a 1300 nm	≤ 0.7 Db/km	≤ 1.0 Db/km
• Uniformità di attenuazione	≤ 0.2Db	≤ 0.1Db

Specifiche Ottiche	50/125 OM3	50/125 OM4
• Apertura numerica	0.20 +/- 0.015	0.20 +/- 0.02
• Banda passante (LED) a 850 nm	≥ 1500 Mhz.km	≥ 3500 Mhz.km
• Banda passante (LED) a 1300 nm	≥ 500 Mhz.km	≥ 500 Mhz.km
• Banda passante (RML) a 850 nm	≥ 2000 Mhz.km	≥ 4700 Mhz.km
• Max distanza opertiva a 10 Gb a 850 nm RML	300m	550m

Specifiche Meccaniche	50/125 OM3	50/125 OM4
• Test prova alla colorazione fibre	1% (durata sforzo 1s 0.69Gpa)	1% (durata sforzo 1s 0.79Gpa)
• Tensione trazione dinamica	≥ 45N	≥ 45N
• Fatica dinamica (nd)	≥ 20	≥ 20
• Resistenza del rivestimento	1.2 < Fmed < 3N & Fmax < 5N	1.3 < Fmed < 3N & Fmax < 8.9N

Specifiche Ambientali	50/125 OM3	50/125 OM4
• Cicli variazione termica (-60/+85°)	≤ 0.2 dB/km a 850 & 1300nm	≤ 0.2 dB/km a 850 & 1300nm
• Durata 30 gg a +85°	≤ 0.2 dB/km a 850 & 1300nm	≤ 0.2 dB/km a 850 & 1300nm
• Durata 30 gg a +85° a 85% di umidità	≤ 0.2 dB/km a 850 & 1300nm	≤ 0.2 dB/km a 850 & 1300nm

Indici di Rifrazione	50/125 OM3	50/125 OM4
• @ 850 nm	1.482	1.482
• @ 1300 nm	1.480	1.477

Dimensioni della Fibra di Vetro	50/125 OM3	50/125 OM4
• 1 Core/Nucleo	50 µm	50 µm
• 2 Cladding/Mantello	125 µm	125 µm
• 3 Ricostruzione primaria	250 µm	250 µm

STANDARD

Cavi e fibre ottiche	Sistemi di cablaggio	Applicazioni
IEC/EN 60793	EN 50173	IEEE 802.3 10M a 10 Gbit
IEC/EN 60794-1	ISO 11801	IEEE 802.5 Token ring
		ANSI X3T9-5 (FDDI)
		ATM (155, 622, ...)
