CAVO MONOMODALE 9/125 GUAINA ACCIAIO ARMATO
A partire da
2,81 €
(3,43 € IVA INCLUSA)
VEDI VARIANTI
SEI UNO SPECIALISTA DEL SETTORE O UN'AZIENDA?Per scoprire subito il listino prezzi a te riservato accedi o registrati ora cliccando qui!
ORDINA ENTRO LE 16.00
E RICEVI L'ORDINE DOMANI!
CONSULENZA PRE E POST VENDITA
DAL LUNEDÌ AL VENERDÌ
8.00 - 13.00 E 14.00 - 17.00
MERCE PRONTA CONSEGNA CON
POSSIBILITÀ DI RITIRO IN SEDE
Richiedi maggiori informazioni
VARIANTI
| Codice | Descrizione | Prezzo | U.M. | Disp. | Qtà |
|---|---|---|---|---|---|
| 730.0010 | CAVO MONOMODALE 8FO 9/125 PEHD GUAINA ACCIAIO ARMATO G652.D |
2,81 €
(3,42 € IVA INCLUSA) |
MT | Disponibile |
|

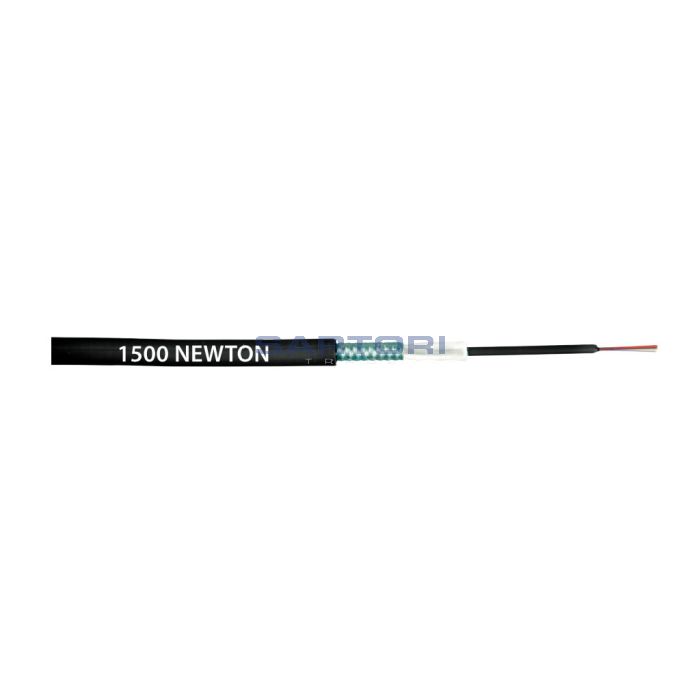

CAVO MONOMODALE 9-125 GUAINA ACCIAIO ARMATO
Cavo ottico monomodale 8 fibre con armatura in acciaio armato.
CARATTERISTICHE DIMENSIONALI E TRASMISSIVE FIBRE MONOMODALI
| Specifiche DIMENSIONALI | 9/125 OS2 |
| • Diametro core | 9 +/- 1μm |
| • Diametro cladding | 125 +/- 1μm |
| • Diametro rivestimento esterno | 245 +/- 7μm |
| • Non circolarità del cladding | ≤ 1% |
| • Non circolarità del core | ≤ 6% |
| • Non circolarità del rivestimento colorato | ≤ 6% |
| • Errore di concentricità core/cladding | ≤ 0.6μm |
| • Errore di concentricità cladding/rivestimento | ≤ 12μm |
| • Fibre CURL (radius) | ≥ 4metri |
| • Attenuazione fibra a 1310 nm | ≤ 0.35 dB/km |
| • Attenuazione fibra a 1550 nm | ≤ 0.22 dB/km |
| • Uniformità di attenuazione 1310/1550 | ≤ 0.1 dB |
| Specifiche OTTICHE | 9/125 OS2 |
| • Lunghezza d'onda di taglio | ≤ 1260μm |
| • Diametro campo modale a 1310 nm | 9.1 +/- 0.5μm |
| • Diametro campo modale a 1550 nm | 10.2 +/- 1μm |
| Specifiche MECCANICHE | 9/125 OS2 |
| • Attenuazione con curva (100 pieghe Ø 60 mm) | ≤ 0.05Db a 1550nm |
| • Test prova alla colorazione fibre | 1% (durata sforzo 1s 0.69Gpa) |
| • Tensione trazione dinamica | ≥ 45N |
| • Fatica dinamica (nd) | ≥ 20 |
| • Resistenza del rivestimento | 1.3 < Fmed < 3N & Fmax < 8.9N |
| Specifiche AMBIENTALI | 9/125 OS2 |
| • Cicli variazione termica | ≤ 0.05 dB/km a 1550nm |
| • Durata 30 gg a +85° | ≤ 0.05 dB/km a 1550nm |
| • Durata 30 gg a +85° a 85% di umidità | ≤ 0.05 dB/km a 1550nm |
| Dispersione CROMATICA | 9/125 OS2 |
| • Lunghezza d’onda di pressione nulla λo | 1300-1320nm |
| • Valore tipico λo | 1310nm |
| • Pendenza a λo: So | ≤ 0.090 ps/(nm2.km) |
| • Valore tipico pendenza So | 0.086 ps/(nm2.km) |
| • Valore tipico C D @ 1550nm | 17 ps/(nm.km) |
| • Dispersione cromatica @ 1285-1330nm | ≤ 2.8 ps/(nm.km) |
| • Dispersione di polarizzazione PMD | ≤ 0.2 ps.km-1⁄2 |
| • Dispersione di polarizzazione PMDq (link) | ≤ 0.08 ps.km-1⁄2 |
| Dimensioni della FIBRA DI VETRO | 9/125 OS2 |
| • 1 Core/Nucleo | 9 µm |
| • 2 Cladding/Mantello | 125 µm |
| • 3 Ricostruzione primaria | 250 µm |
• I valori ottici trasmissivi sono garantiti per lunghezze di cavo superiori ai 1000 mt.
• Le fibre ottiche sono totalmente conformi alle norme: ITU 652, EN 60793-1 & IEC/EN 60793-2.
| Cavi e fibre ottiche | Sistemi di cablaggio | Applicazioni |
| IEC/EN 60793 | EN 50173 | IEEE 802.3 10M a 10 Gbit |
| IEC/EN 60794-1 | ISO 11801 | IEEE 802.5 Token ring |
| ANSI X3T9-5 (FDDI) | ||
| ATM (155, 622, ...) |
N.B. : prezzo al metro
