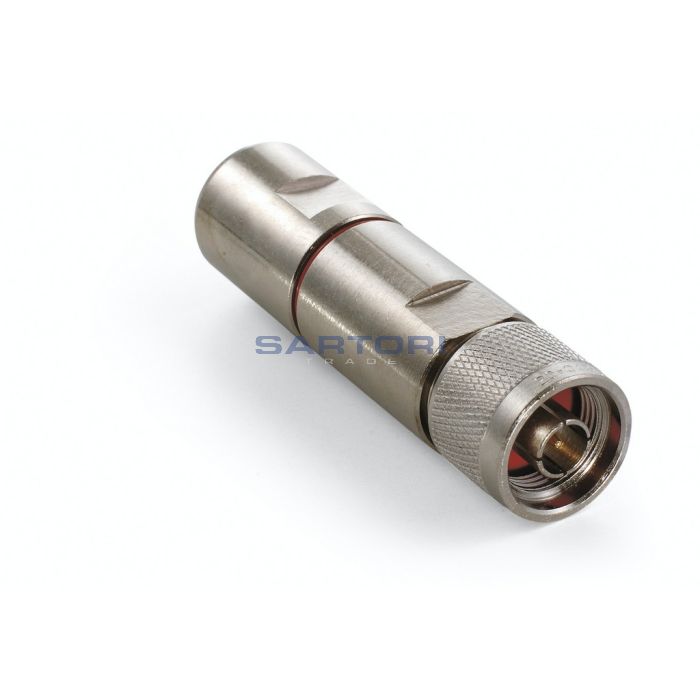

CONNETTORE COASSIALE N MASCHIO PER CAVO CELLFLEX
I connettori N sono progettati per soddisfare l'esigenza di un connettore RF duraturo, resistente alle intemperie, con prestazioni costanti fino a 11 GHz.
I nostri connettori N sono dotati di meccanismi di accoppiamento filettati e sono completamente compatibili con connettori N realizzati secondo le specifiche MIL-C-39012.
Questi connettori sono utilizzati in tutti i sistemi in cui le prestazioni eccellenti RF e meccaniche sono fondamentali.
Caratteristiche Connettori N per cavo Cellflex
Impedenza 50Ω.
Frequenza di lavoro 0÷11 GHz.
Return Loss 1÷2 GHz 33dB.
Return Loss 2-3 GHz 28dB.
Tensione di rigidità dielettrica 2000 VDC.
Tensione di esercizio 707VRMS Max.
Potenza di picco 10kW Max.
Avg. Power .60kW Maz.
Resistenza di isolamento 5000 MΩ min.
Perdita di inserzione 0,05 freq GHz
Temperatura di lavoro -40 ° C a 150 ° C
Corpo in Ottone Nichelato.
Contatto Dorato.
Isolante in Delrin.
