LNB MONOBLOCCO QUAD

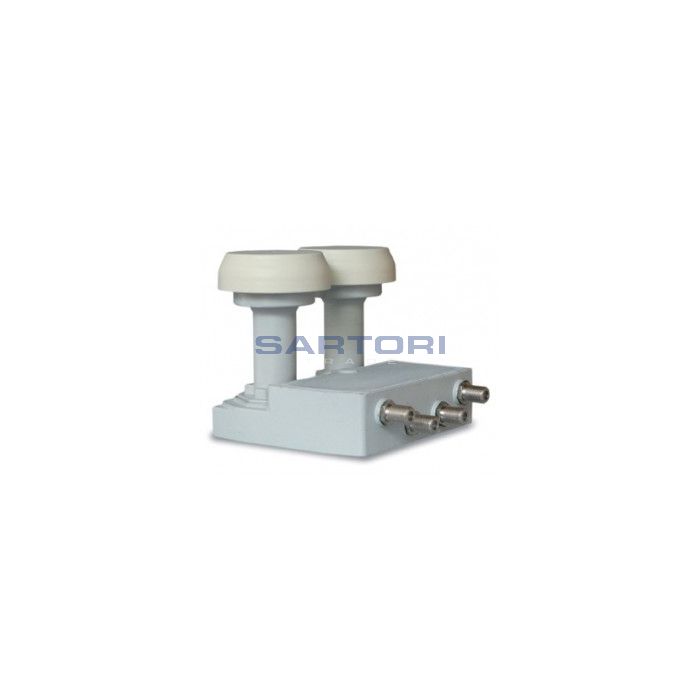

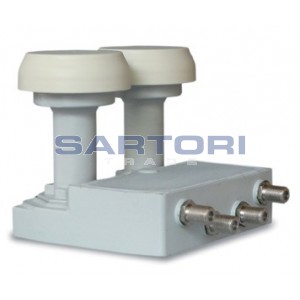

LNB MONOBLOCCO QUAD 6°

LNB Monoblocco 6° a 4 uscite indipendenti.

Numero uscite 4 indipendenti

Frequenze d’ingresso Banda Bassa: 10,7– 11,7 GHz Banda Alta: 11,7 – 12,75 GHz

Frequenza oscillatore locale Banda Bassa: 9,75 GHz +/- 1 MHz a 25 °C Banda Alta: 10,6 GHz +/- 1 MHz a 25 °C

Frequenze d’uscita Banda Bassa: 950-1950 MHz Banda Alta: 1100-2150 MHz

Segnale di commutazione banda Banda Bassa: - Banda Alta: 22 KHz +/- 4kHz / 0,6 Vpp +/- 0,2 V

Figura di Rumore 0,3 dB Rumore di fase <-60 dBc/Hz à 1 KHz <-80 dBc/Hz à 10 KHz <-100 dBc/Hz à 100 KHz

Guadagno 50-62 dB Ripple < ±0.5dB / 27 MHz

Cross polarizzazione 28 dB

Segnali comando polarizzazione Polarizzazione verticale : 10,5 – 14,0 V Polarizzazione orizzontale : 15,5 –21 V

Segnale commutazione satellite Tone burst, DiSEqC 2.0

Consumo 190 mA

Return loss 7,5 dB/ 75 Ohms

Temperatura di funzionamento - 40° / + 60° C

Diametro 23/40 mm

Peso 670 g
