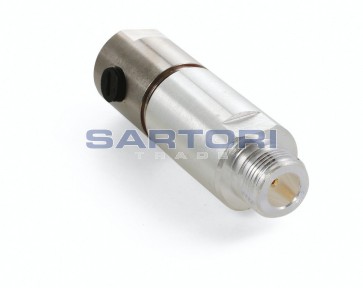

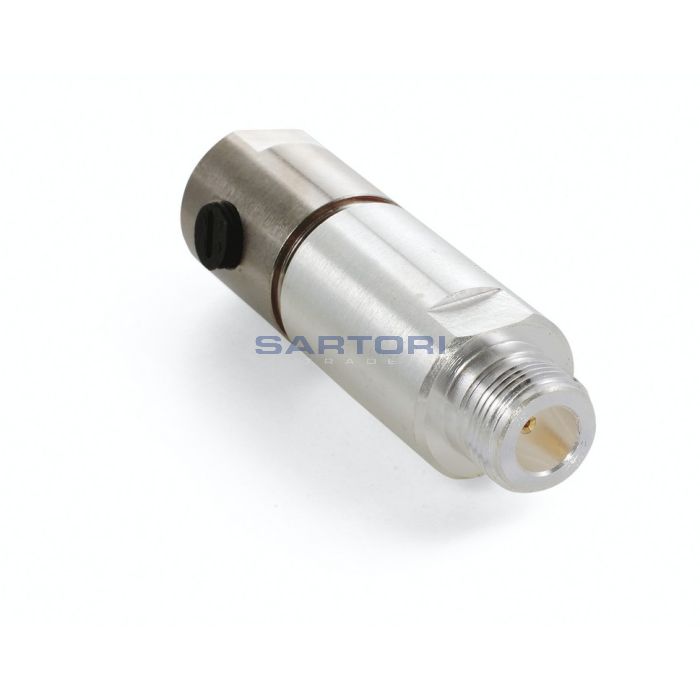

CONNETTORE COASSIALE N FEMMINA PER CAVO CELLFLEX

CONNETTORE COASSIALE N FEMMINA PER CAVO CELLFLEX

Il connettore N è uno dei più diffusi connettori coassiali in radiofrequenza.

Lo si trova su antenne, su apparecchiature radio professionali e radioamatoriali e su strumentazione di misura.

E' costruito sia  in versione 50 ohm che 75 ohm.

Si impiega in applicazioni fino a 12GHz ma ne esistono versioni più prestanti.

I connettori N sono progettati per soddisfare l'esigenza di un connettore RF duraturo, resistente alle intemperie, con prestazioni costanti fino a 11 GHz.

L'attacco a vite lo rende meccanicamente robusto ed adatto a situazioni critiche, infatti fu ideato per applicazioni militari negli anni '40 durante la seconda guerra mondiale.

La presenza di una guarnizione interna ne garantisce l'impermeabilità.

I nostri connettori N sono dotati di meccanismi di accoppiamento filettati e sono completamente compatibili con connettori N realizzati secondo le specifiche MIL-C-39012.

Questi connettori sono utilizzati in tutti i sistemi in cui le prestazioni eccellenti RF e meccaniche sono fondamentali.

Caratteristiche Connettori N per cavo Cellflex

Impedenza 50Ω.

Frequenza di lavoro 0÷11 GHz.

Return Loss 1÷2 GHz 33dB.

Return Loss 2-3 GHz 28dB.

Tensione di rigidità dielettrica 2000 VDC.

Tensione di esercizio 707VRMS Max.

Potenza di picco 10kW Max.

Avg. Power .60kW Maz.

Resistenza di isolamento 5000 MΩ min.

Perdita di inserzione 0,05 freq GHz

Temperatura di lavoro -40 ° C a 150 ° C

Corpo in Ottone Nichelato/Argentato.

Contatto Dorato.

Isolante in Delrin.
