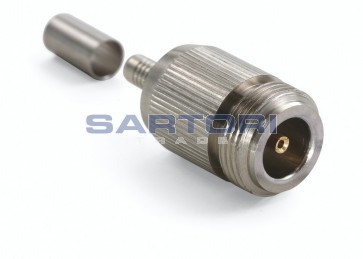

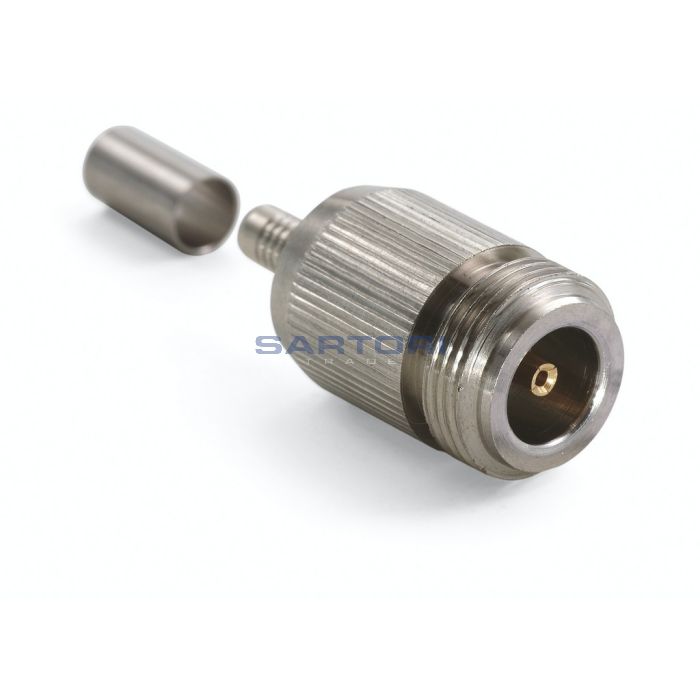

CONNETTORE COASSIALE N FEMMINA A CRIMPARE
Tipo connettore : presa N
Materiale corpo: ottone nichelato
Contatto : ottone dorato
Isolante in PTFE
Terminazione: a crimpare
Il connettore N è uno dei più diffusi connettori coassiali in radiofrequenza.
Lo si trova su antenne, su apparecchiature radio professionali e radioamatoriali e su strumentazione di misura.
E' costruito sia in versione 50 ohm che 75 ohm.
Si impiega in applicazioni fino a 12GHz ma ne esistono versioni più prestanti.
I connettori N sono progettati per soddisfare l'esigenza di un connettore RF duraturo, resistente alle intemperie, con prestazioni costanti fino a 11 GHz.
L'attacco a vite lo rende meccanicamente robusto ed adatto a situazioni critiche, infatti fu ideato per applicazioni militari negli anni '40 durante la seconda guerra mondiale.
La presenza di una guarnizione interna ne garantisce l'impermeabilità.
I nostri connettori N sono dotati di meccanismi di accoppiamento filettati e sono completamente compatibili con connettori N realizzati secondo le specifiche MIL-C-39012.
Questi connettori sono utilizzati in tutti i sistemi in cui le prestazioni eccellenti RF e meccaniche sono fondamentali.
Dati costruttivi dei Connettori N
Corpo in ottone nichelato.
Contatto in ottone dorato.
Isolante in teflon.
Gommino in silicone.
Dati Elettrici dei Connettori N
Frequenza di lavoro da 0 ÷ 11GHz,
La tensione di picco max 2500V,
VWSR 1,30 max da 0÷11GHz su connettori dritti.
VWSR 1,35 max da 0÷11GHz su connettori ad angolo.
Perdita di inserzione 0,15 dB max @ 10 GHz
Temperatura di lavoro -55 ° C a 85 ° C
Impedenza 50/75Ω.
